Габарит — наибольшие внешние размеры предмета. Например, габарит здания или станка определяется его наибольшими длиной, шириной и высотой, т. е. расстояниями между самыми крайними точками.

Гаечный ключ — монтажный инструмент для завертывания и отвертывания гаек. Гаечные ключи бывают цельными односторонними (рис. 37)

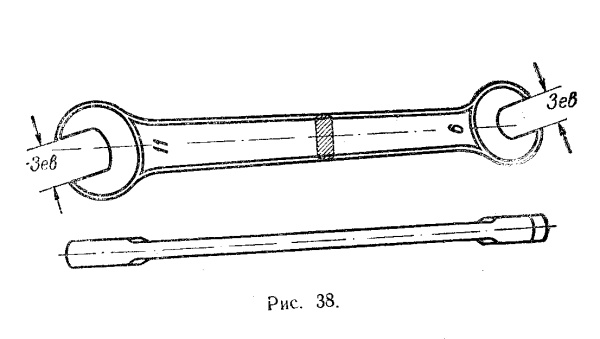

и двухсторонними (рис. 38).

Размер ключа — расстояние между губками в миллиметрах – называется зевом ключа. Он наносится на рукоятке под головкой. Ключ выбирается по размеру гайки. Для выбора ключа под шестигранную гайку пользуются таблицей.

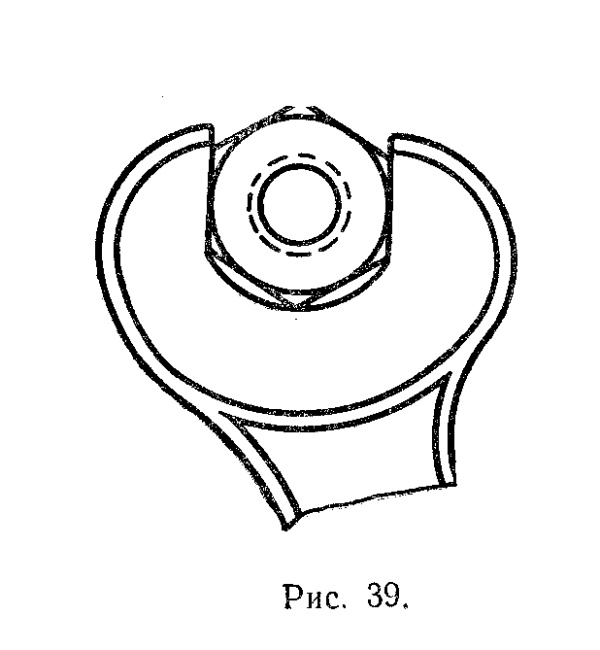

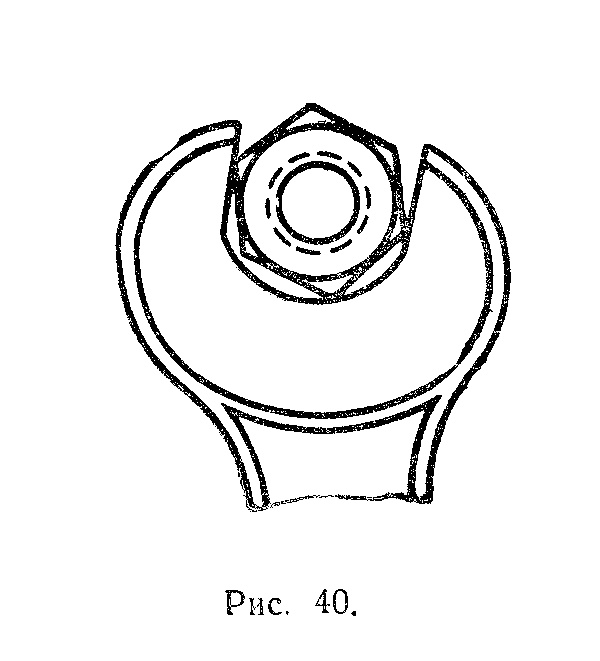

На рисунках 39 и 40 показан правильный и неправильный выбор ключа.

--

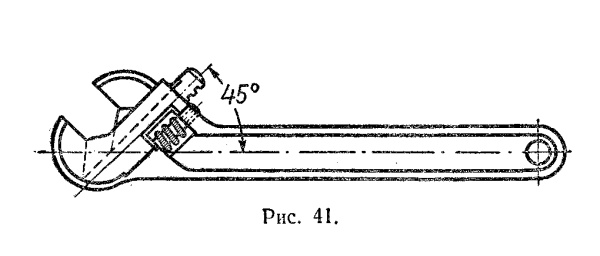

Широкое применение получили гаечные разводные ключи (рис. 41), дающие возможность регулировать величину  зева ключа для   гаек  различных   размеров.

Галтель — плавный скругленный переход от одной поверхности к другой, например переход от цилиндрического стержня болта к его головке. В этом случае галтель уменьшает опасность отрыва головки от стержня при сильной затяжке болта.

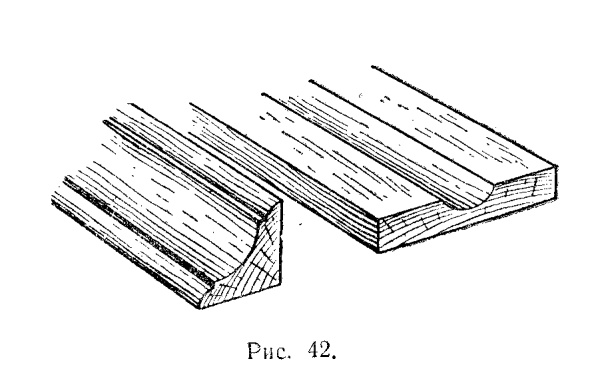

В деревообделочном производстве галтелями называют фигурную строжку края доски или любой деревянной детали, служащую для украшения изделия (рис. 42).

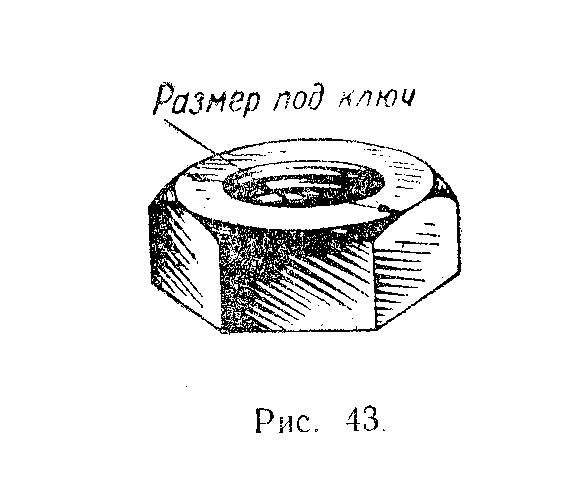

Гайка (рис. 43) — крепежная деталь с резьбовым отверстием. Ганка навинчивается на резьбу болта или винта. Гайкам придается форма, удобная для захватывания гаечным ключом. Размер между гранями гайки носит название размера под ключ. Чаще форма гайки делается шестигранной, реже — квадратной.

Гайки для временного крепления деталей в приборах и инструментах рукой (без ключа) делаются с накаткой или же с лопастями (см. барашек).

Гибка — слесарная операция, посредством которой заготовке придается изогнутая форма. Гибке подвер­гаются заготовки различных профилей.

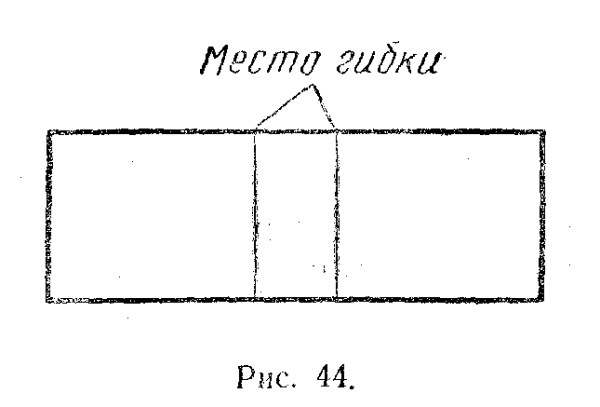

При гибке полосового металла по шаблону место гибки  предварительно размечают, проводя риски (рис. 44).

Заготовку устанавливают и закрепляют в тисках так, чтобы оправка и риска на заготовке были на одной высоте (рис. 45).

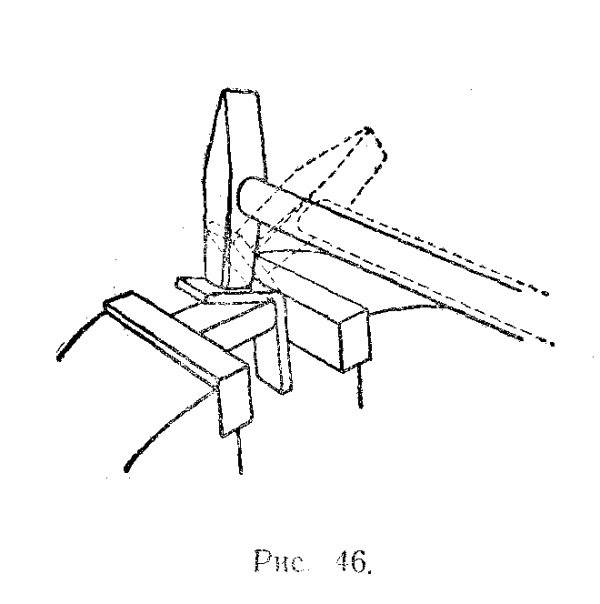

После этого наносят удары молотком (рис. 46)

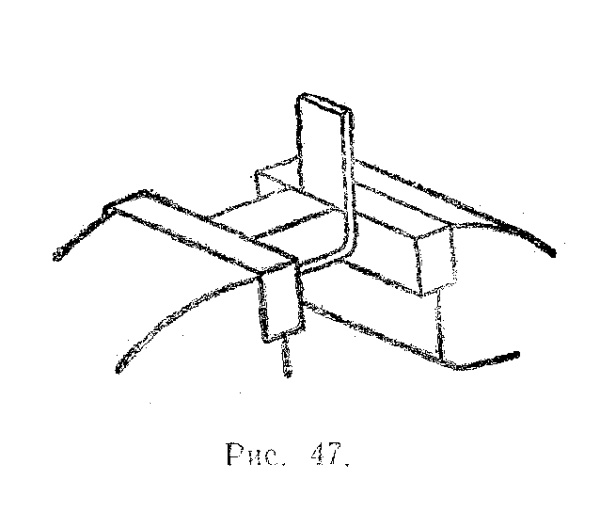

равномерно всей поверхностью его бойка, иначе металл может выпучиться. Затем заготовку поворачивают (рис. 47)

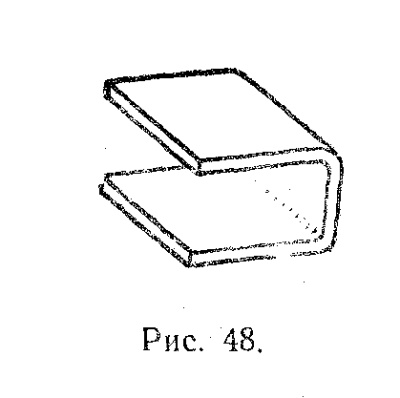

и гнут ее вторую сторону. В результате получают деталь, изображенную на рисунке 48.

Гигроскопичность — способность поглощать влагу из окружающей среды  Например, древесина, древесный уголь, кирпич и многие другие материалы обладают гигроскопичностью, т. е. впитывают в себя влагу.

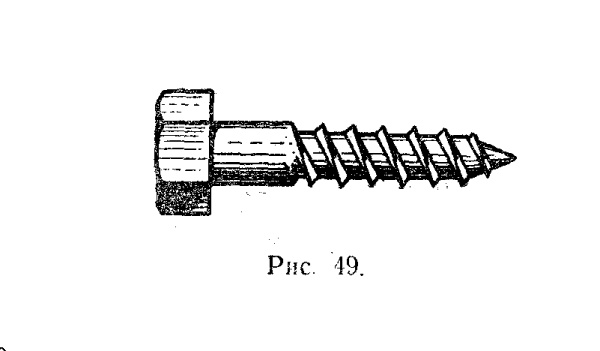

Глухарь (рис. 49) -—шуруп крупных размеров для дерева (диаметром от 6 до 12 мм, длиной: от 35 до 140 мм). Глухарь имеет квадратную или шестигранную головку под ключ. Применяется в   строительстве, в сельскохозяйственном машиностроении.

Горбатик (горбач) — столярный инструмент, коло­дочный струг для выстругивания вогнутых поверхно­стей (рис. 50). Железка — резец горбатика выходит из колодки на выпуклую в продольном направлении поверхность колодки.

Горбылек — тонкая часть оконных переплетов рамы, дверей, шкафов (кроме обвязки), служащая для деления рамы на части и для крепления стекла или филенок.

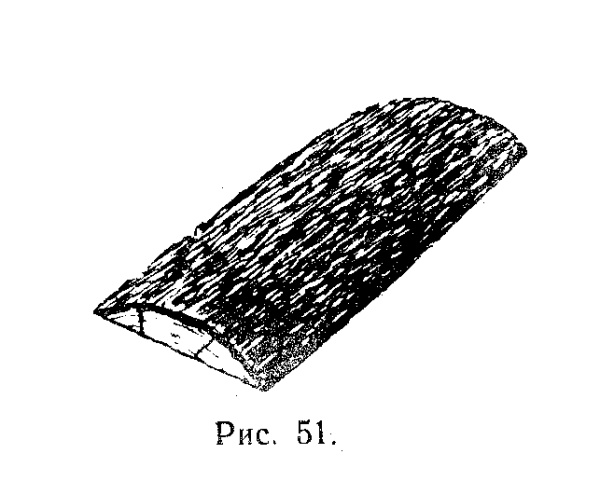

Горбыль (рис. 51) — тонкий выпуклый с одной стороны остаток бревна, получающийся при распиловке  Горбылем называют отходы лесопильного производства  которые используют на изготовление неответ­ственных перегородок в целях экономии досок.

Графическое изображение — изображение предметов линиями и штрихами на рисунках, эскизах и чертежах.

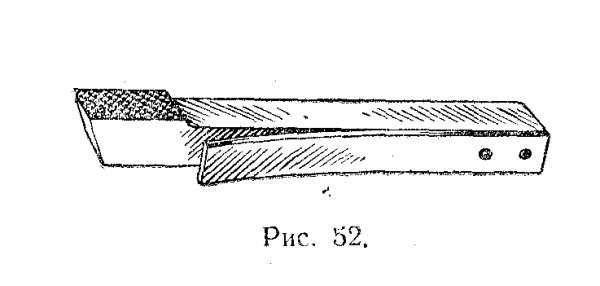

Гребенка (рис.52)   — принадлежность столярного верстака, стальной стержень квадратного сечения с зубцами на конце и пластинчатой пружиной, прикрепленной к нижнему концу стержня. Гребенка служит упором на столярном верстаке при зажимании доски задними тисками.

При работе применяются две гребенки: передняя вставляется в одно из отверстий крышки, а задняя — в отверстие бруса задних тисков. Место установки передней гребенки определяется длиной обрабатываемой заготовки.

Зубья гребенки должны быть обращены к зажи­маемой доске, они служат для предупреждения вы­скальзывания доски при строгании и зажиме. Пружи­на удерживает гребенку на требуемой высоте в отверстии. Гребенка должна быть установлена ниже стро­гаемой поверхности, чтобы не испортить режущий инструмент при строгании.
