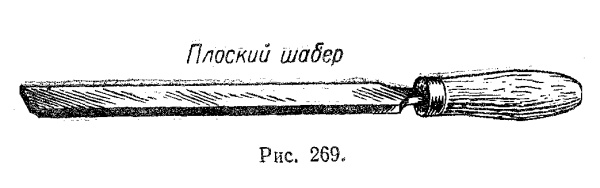

Шабер — слесарный режущий инструмент, служащий для выполнения точных подгоночных работ, которые называются   шабрением. Шаберы бывают плоскими

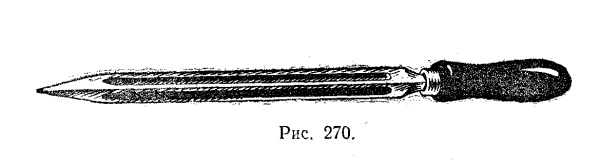

(рис. 269) — для обработки  плоских поверхностей, и трехгранными    (рис. 270) — для обработки   вогнутых поверхностей. Грубо заточенными недоведенными трех­гранными шаберами часто пользуются для зачистки паяных швов.

Шаблон — проверочный инстру­мент, представляющий собой стальную пластину толщиной 0,5—3 мм с фасонным вырезом. Этот вырез соответствует очертанию того пред­мета, контур которого проверяет­ся  данным  шаблоном.  Шаблон, приведенный на рисунке 271, служит для  проверки профиля рукоятки.

Шабрение — окончательная операция, которая при­меняется для пригонки друг к другу предваритель­но обработанных плоских или цилиндрических поверх­ностей с помощью шабера. Шабер при работе соскаб­ливает тонкие стружки.

Для определения выступающих мест у пришабри­ваемой поверхности плоской детали пользуются про­верочной плитой. На поверхность проверочной плиты наносят кусочком тряпки тонкий слой краски. Деталь пришабриваемой поверхностью накладывают на прове­рочную плиту нелегким равномерным нажимом пере­мещают по плите, при этом выступающие места при­шабриваемой поверхности окрашиваются. Затем деталь закрепляют в тисках и соскабливают шабером окра­шенные места. После снятия шабером покрытых крас­кой мест деталь протирают тряпкой, снова наклады­вают на проверочную плиту и снова окрашивают вы­ступающие   поверхности, как это   было указано выше.

Точность выполняемой работы определяется числом пятен краски на площадь 25X25 мм обработанной поверхности.

Шабрение ведут то в одном, то в другом направле­нии до тех пор, пока количество пятен на пришабри­ваемой поверхности, при проверке на краску, не до­стигнет установленной нормы.

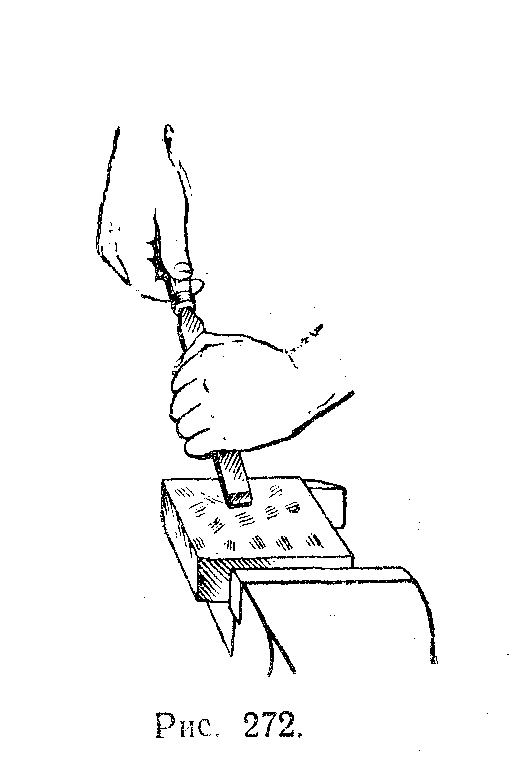

На рисунке 272 показан прием шабрения плоским ша­бером,

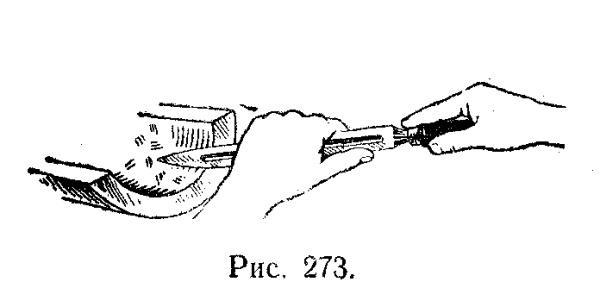

а на рисунке 273 шабрение трехгранным ша­бером.

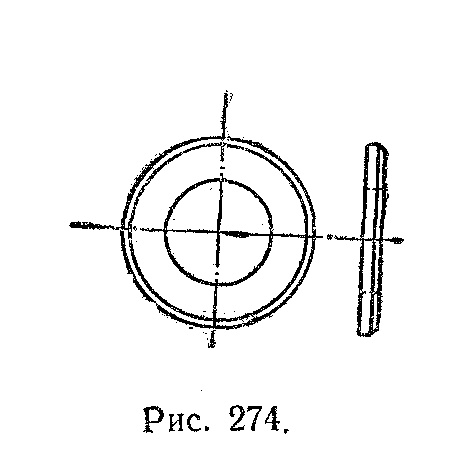

Шайба (рис. 274) —прокладка в форме кольца под гайку или головку винта. Шайбы ставят для защиты поверхности скрепляемой детали от смятия или для предупреждения гайки от самоотвинчивания.

Шелевка — доска толщиной 9—18 мм.

Шеллак — смола желто-бурого цвета, иногда в виде блестящих чешуек и листиков. Шеллак применяется как изоляционный материал в электроприборах, для приготовления спиртовых лаков, политур.

Шерхебель (рис. 275)—струг для предварительного грубого строгания досок, а также для снятия больших слоев   древесины.   Шерхебель состоит из колодки 1, рожка 2, за который держат шерхебель левой рукой при строгании, железки 3 с за­кругленной режущей кромкой, клина 4, служащего для за­крепления железки. Лезвие железки выпускается из летка для строгания   на  0,5—1  мм.

Строганная шерхебелем по­верхность получается желобчатой.

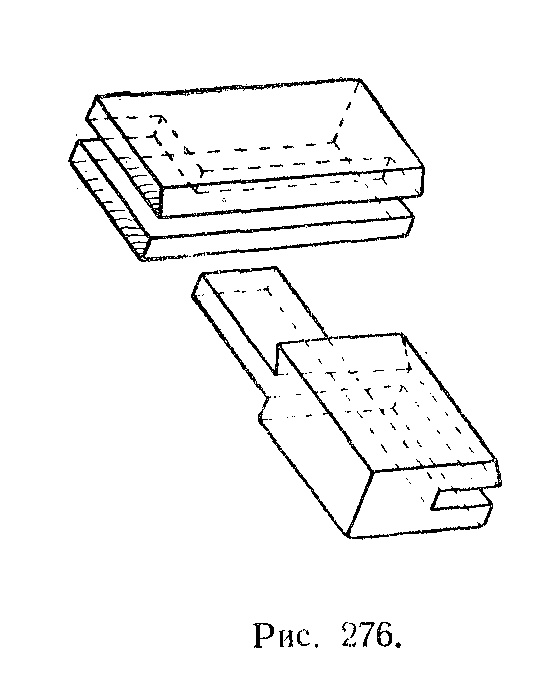

Шип — выступающая часть конца бруска или доски. При вязке углов шипы одной детали входят в проушины (промежутки между шипами) другой. Шипы по своей форме могут быть прямыми (рис. 276)

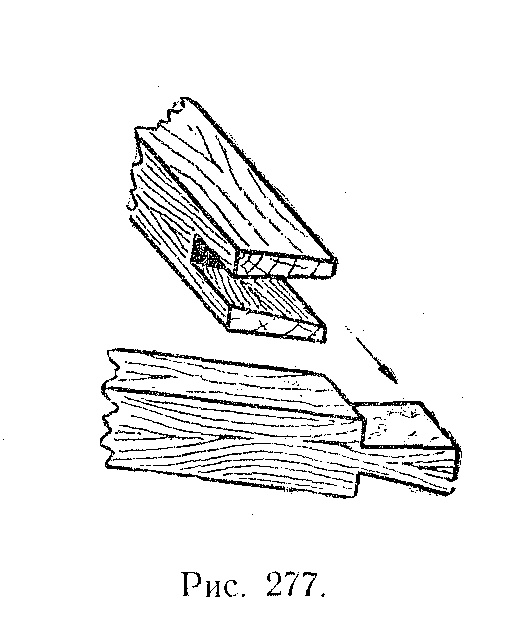

и косыми, назы­ваемыми „ласточкиным хвостом" (рис. 277).

Шкурка шлифовальная — полотно или плотная бу­мага с наклеенными абразивными зернами, „полотня­ная" или „бумажная" шкурки. Шкурки в зависимости от крупности зерен делятся на следующие номера: 0000; 000; 00; 0; 1; 2; 3; 4; 5; 6; 7; 8; 9 и 10. Самая мелкая шкурка соответствует № 0000, а самая круп­ная № 10. Шкурка применяется для очистки, шлифо­вания и полирования материалов.

Шлифтнк — маленький рубанок с двойной железкой, служит для зачистки мелких неровностей, оставшихся после  строгания  рубанком. Леток  шлифтика распола­гается ближе к переднему торцу колодки.

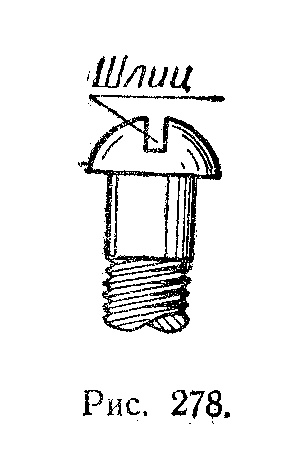

Шлиц (рис. 278) — канавка (прорезь) для отвертки в головках винтов и шуру­пов.

Шлямбур (рис. 279) — инструмент для пробивания отверстий в кирпичной кладке. Особенно часто шлямбур применяется при электромонтажных работах. Он пред­ставляет собой трубку с зубьями на конце.

Для пробивания отверстий шлямбур устанавливают зубьями на то место, где следует пробить отверстие. Затем ударяют по другому концу молотком, время от времени повертывая шлямбур, а также вынимая его из пробиваемого отверстия для освобождения от дробле­ного пробиваемого материала.

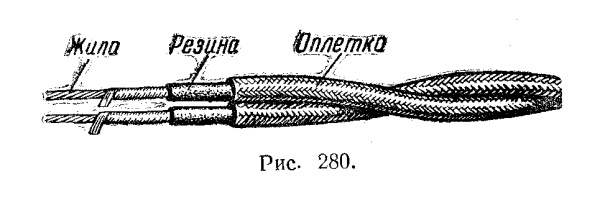

Шнур электрический — двухжильный гибкий элек­трический провод, жилы которого свиты из тонких медных проволочек, образующих гибкий канатик. Каждый провод шнура имеет резиновую изоляцию, поверх которой сделана хлопчатобумажная оплетка, обычно белая. Два изолированных провода свиваются в шнур.

Для удобства нахождения жилы, от которой надо сделать ответвление при монтаже электропроводки, например к выключателю, одна из оплеток имеет цвет­ную нитку. Это дает возможность безошибочно опре­делять, от какой жилы надо делать ответвления.

Шпаклевка — паста для заполнения мелких трещин, углублений, щелей и выравнивания поверхностей перед окраской. Шпаклевку наносят на предварительно за­грунтованную поверхность несколькими слоями, давая каждому слою высохнуть и зачищая поверхность перед каждым следующим слоем шпаклевки. Шпаклевки бы­вают клеевые, масляные и нитроцеллюлозные. Шпак­левку клеевую можно приготовить самим: для этого надо взять сеяный мел 65%, олифу 2%, воду 30%, клей столярный 3—5% и все это хорошо перетереть в ступке. Хранить шпаклевку нельзя, так как она после засыхания непригодна.

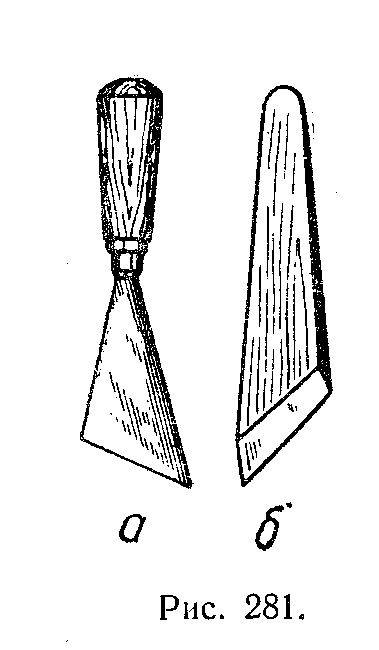

Шпатель (рис. 281) — малярный инструмент для на­несения на поверхность перед окрашиванием тонкого слоя шпаклевки, которая заполняет мелкие щели, углуб­ления, трещины и задиры, образовавшиеся при строга­нии.

Шпатель металлический  (рис. 281, а), состоит из стальной пластины толщиной 1—1,5 мм, имеющей слегка   скошенную   рабочую   часть, и хвостовика, на который насаживается деревянная ручка. Шпатель часто делается из полотна сломанной столярной но­жовки.

Шпатель деревянный (рис. 281,6) — тонкая дощечка, имеющая широкую скошенную рабочую часть для шпаклевания в малодоступных местах.

Рабочая часть шпателя заост­ряется с обеих сторон.

Шпилька (рис. 282) — крепежная деталь, представляющая собой стер­жень с резьбой   на обоих концах. В одну из соединяемых деталей шпилька ввертывается наглухо. На выступающий из другой детали конец шпильки навертывается гайка.

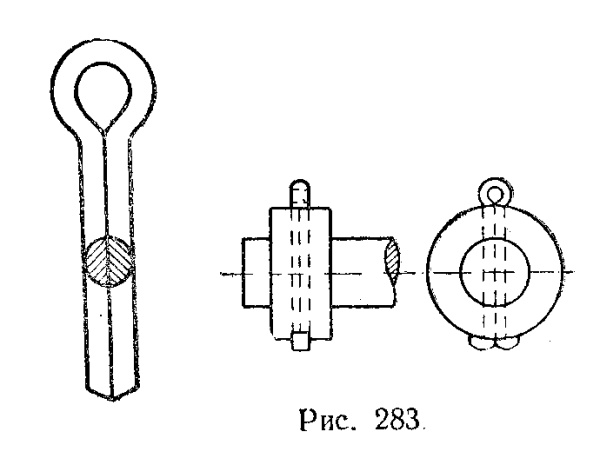

Шплинт (рис. 283) — стер­жень, согнутый из полукруг­лой проволоки, применяется для соединения (зашплинтования) слабо нагруженных деталей, например установленных на   вал колец, а также для предохранения гаек от самоотвинчивания. Шплинт вставляют в отверстие соединяемых частей, а конец шплинта отгибают.

Шпон — тонкая однослойная фанера, полученная лущением кряжа ствола дерева. Толщина шпона от 0,5 до 2 мм. Применяется шпон для изготовления клееной многослойной фанеры. Шпон для наружных слоев клееной фанеры изготовляют из березы, ольхи, дуба и ясеня, а для внутренних слоев используются мягкие породы: ель, осина, липа. Шпон также приме­няется для отделки изде­лий под ценные породы дерева(орех, дуб, карель­ская береза).

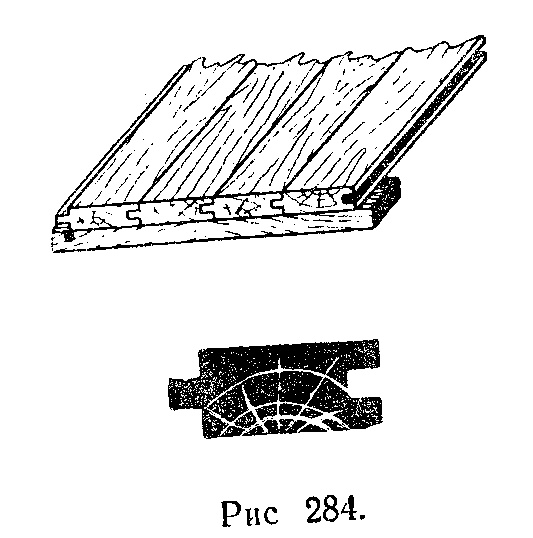

Шпунт (рис. 284) — выстроганная продольная канавка на кромке доски для надежного соедине­ния с другой доской, имеющей выступающий гребень такого же размера, как   и шпунт. Строганные доски, имеющие на одной кромке шпунт, а на другой гребень, называются шпунтован­ными.   Они применяются в  строительстве для  изготовления полов, перегородок, потолков, и в других случаях, когда требуется подгонка  досок   по  кромкам.

Шпунтгобель (рис. 285)— специальный струг, пред­назначенный для выстругивания шпунтов или канавок на определенном расстоянии от строганой части доски.

Шпунтгобель состоит из узкой колодки 1, имеющей на подошве металлический полозок 2, который высту­пает из подошвы на 12—15 мм. Леток (см. рубанок) проходит через полозок. Железка шпунтгобеля на зад­ней поверхности имеет продольное углубление для точной посадки и предупреждения сдвига в сторону при строгании. Передвижная колодка 3, связанная с основной колодкой двумя болтами, может закреп­ляться на любом расстоянии от нее в пределах дли­ны болтов. Она дает возможность строгать канавки на любом расстоянии от края. Упор 4 служит для огра­ничения глубины строгания. Шпунтгобель имеет 5 или 6 сменных железок шириной от 3 до 15 мм. Это позво­ляет строгать канавки различной ширины.

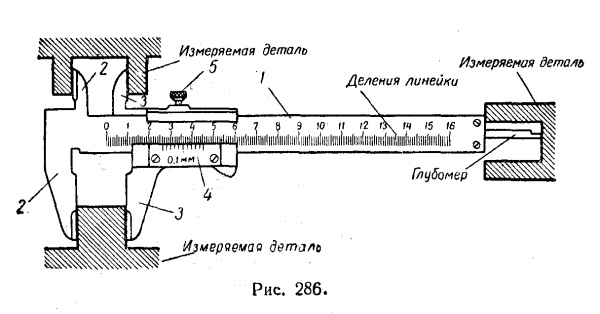

Штангенциркуль (рис. 286) — инструмент для изме­рений наружных, внутренних размеров, а также глу­бины с точностью до 0,1 мм. На штанге 1 нанесены миллиметровые деления. Штанга 1 заканчивается с ле­вой стороны губками 2. С правой стороны от губок 2 находятся  подвижные губки 3.

Подвижные губки имеют вспомогательную шкалу 4, называемую нониусом. С помощью нониуса можно производить отсчет с точностью до 0,1 мм. Нониус вместе с губками 3 может свободно передвигаться вдоль штанги и закрепляться в требуемом положении, стопорным винтом 5.

Шкала нониуса имеет длину 19 мм и разделена на 10 равных частей, таким образом каждое деление нониуса  равно  19 : 10 = 1,9 мм.

При совпадении нулевого деления нониуса с нуле­вым делением штан­ги другие деления нониуса (кроме де­сятого) с делениями штанги совпадать не будут (рис. 287). Пер­вое деление нониуса не дойдет до второго деления штанги на 0,1 мм, второе  — на 0,2 мм, третье — на 0,3 мм и т. д.

Целые доли мил­лиметра отсчитыва­ют по положению нулевого штриха нониуса на штанге, а десятые доли мил­лиметра определяют потому штриху но­ниуса, который сов­падает  со   штрихом на штанге. На ри­сунке 288 приведен пример  отсчетов 0,1 мм (а), 0,3 мм (б) и 88,4 мм (в).

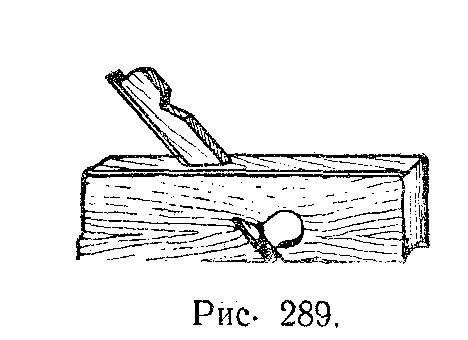

Штапик  (рис.   289) — струг для строгания кромки по полуокружности. Подошва штапика имеет полу­круглую вогнутую форму, а же­лезка затачивается по ее форме. Штапиком  также называют тонкие профильные  планочки, которыми закрепляют   филенку или стекло, вставленные в фальц рамки.

Штифт (рис.   290)  — деталь    цилиндрической   или конической формы, служащая для закрепления в определенном  положении  двух  взаимосвязанных  между собой деталей.

Цилиндрические штифты применяются в том случае, когда закрепленные в определенном положении де­тали не требуют  быстрого   разъема.   Если же детали необходимо  быстро   разобрать, то применяются штиф­ты конической формы.

Штриховка в разрезах и сечениях — штриховка для выделения разрезов и сечений деталей на маши­ностроительных чертежах.

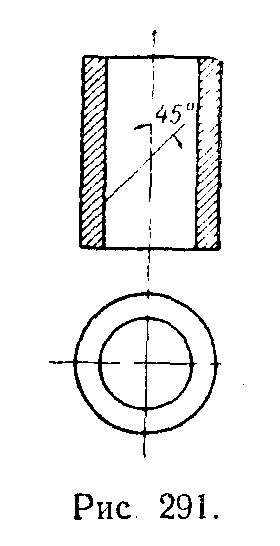

Штриховкой изображается то, что расположено в самой секущей плоскости (рис. 291).

Штриховка в разрезах и сечениях выполняется параллель­ными прямыми линиями под углом 45° к осевой линии или к линии контура с на­клоном влево или вправо, но в одну сто­рону для всех разрезов и сечений, от­носящихся к одной и той же детали.

Расстояния между линиями в штрихов­ке для всех разрезов одной и той же детали должны быть одинаковыми.

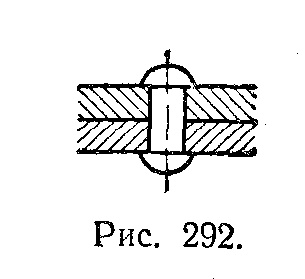

Если в разрез попадают одновременно две детали, то штриховка разных деталей делается в разные стороны (встречная штриховка, рис. 292).

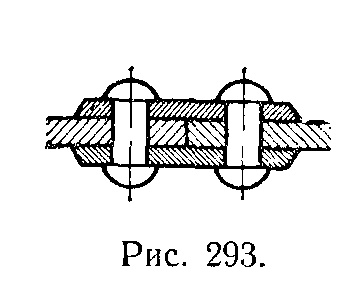

Если две соприкасающиеся поверхности смежны с третьей, то для различия штриховки или изменяют расстояние  между   штрихами, не меняя угла наклона, который   во  всех   случаях   остается   равным  45° (рис. 293),

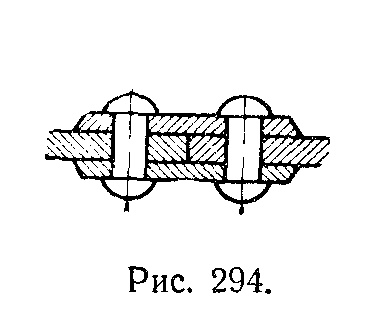

или  сдвигают  штрих  одной  поверхности по отношению к штрихам другой поверхности, не изменяя расстояния между ними (рис. 294).

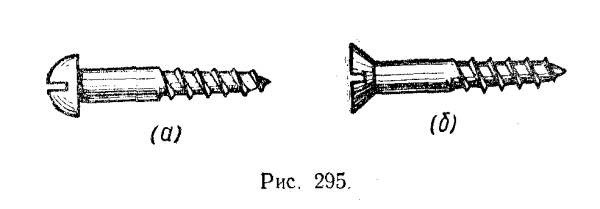

Шуруп (рис. 295)—крепежный винт, предназначен­ный для разъемного соединения деревянных деталей или металлических с деревянными. Он имеет конусную

остроугольную винтовую нарезку и полукруглую (а) или потайную (б) головку. Головка шурупов имеет шлиц (прорезь) для завертывания и отвертывания от­верткой.
