Сверление — получение цилиндрических отверстий различных размеров с помощью сверла, бурава и бу­равчика.

Сверление производится на сверлильных и токар­ных станках, а также вручную с помощью дрелей и коловоротов.

Режущие инструменты для сверления закрепляются в сверлильных патронах (см. патрон сверлильный).

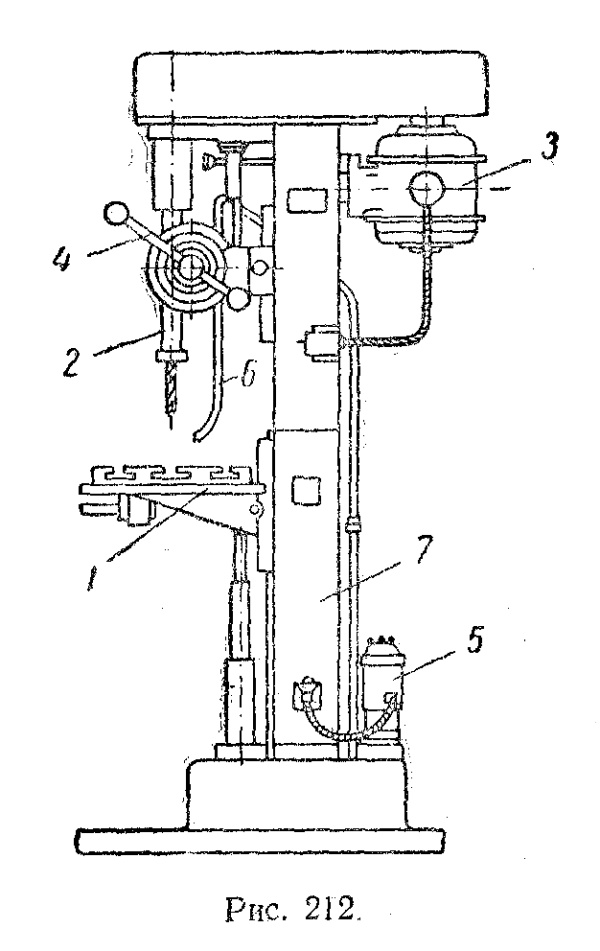

Сверлильный станок (рис. 212) — металлорежущий станок, служащий для свер­ления отверстий. Обраба­тываемая заготовка устанав­ливается на стол, который с помощью рукоятки может подниматься и опускаться. В шпиндель 2 устанавли­вается сверло. Шпиндель приводится во вращение от электродвигателя 3 через коробку скоростей. Сверло может опускаться, подавать­ся к обрабатываемой заго­товке при сверлении и подниматься после того, как отверстие просверлено. Подача и подъем  сверла осуществляются вращением ру­коятки 4.

Сверло при работе нагревается и может потерять свою твердость — затупиться. Во избежание нагрева его охлаждают. Для этой цели служит насос 5, подаю­щий охлаждающую жидкость, которая поступает к сверлу по трубопроводу 6,

Все части станка крепятся на станине 7, а станина устанавливается на полу мастерской или цеха.

Небольшие сверлильные станки, устанавливаемые на верстаке или специальном столе, носят название настольных и служат для сверления отверстий малого диаметра (до 12 мм).

Сверло (рис. 213) — режущий инструмент для сверления  отверстий в металле и других материалах.

Сверло представляет собой цилиндрический стержень с двумя винтовыми канавками,    расположенными друг против друг. Винтовые канавки служат для выхода стружки, образующейся при сверлении. Вдоль этих винтовых канавок располагаются узкие направляющие  ленточки. Рабочая часть сверла затачивается под угол 116 — 120°, при   этом  образуются две режущие кромкиЮ соединенные между собой перемычкой. Хвостовики имеют коническую или цилиндриче­скую форму. Сверло с коническим хвостовиком уста­навливается в шпиндель станка. Конический хвостовик заканчивается лапкой, которая служит упором для вы­бивания сверла из шпинделя клином.

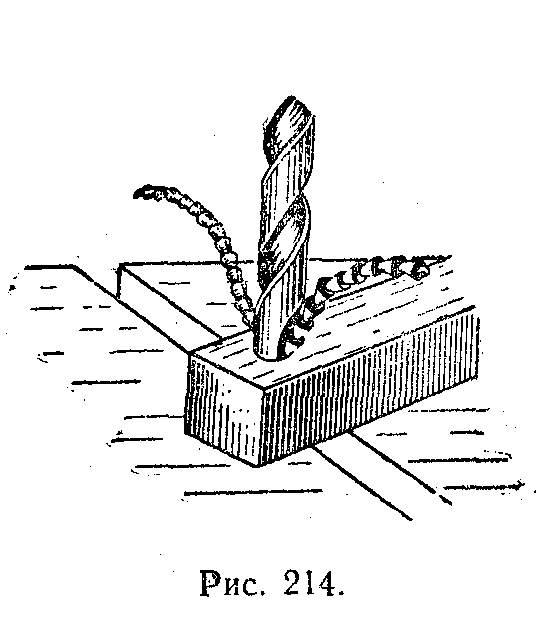

Сверла с цилиндрическими хвостовиками устанав­ливаются в патронах. У правильно заточенного сверла работают обе режущие кромки и стружка идет по двум спиральным канавкам (рис. 214).

Если же сверло заточено неправильно, то работает только одна режущая   кромка сверла и  стружка идет только по одной спиральной канавке (рис. 215), из отверстия.

Светокопия — копия с чертежа, плана или рисунка, полученная фотографическим способом на светочувстви­тельной бумаге. Изготовление с помощью светокопи­ровальной машины копий с чертежей, планов и рисун­ков, предварительно выполненных на бумажной или полотняной кальке, называется светокопированием. Изображение на кальке при светокопировании исполь­зуется как негатив.

Свилеватость — порок строения древесины, заклю­чающийся в том, что волокна в растущем дереве на­правлены не вдоль ствола, а искривлено, волнообразно. Такое дерево, распиленное на доски и брусья, будет иметь большое количество перерезанных волокон, а это резко уменьшает прочность древесины. Свилеватая древесина не годится для столярных изделий. В красно­деревных работах при художественной отделке ме­бели свилеватая древесина особенно ценных пород применяется для фанерования. Шпон из свилеватой древесины, например карельской березы, при отделке имеет очень красивый рисунок.

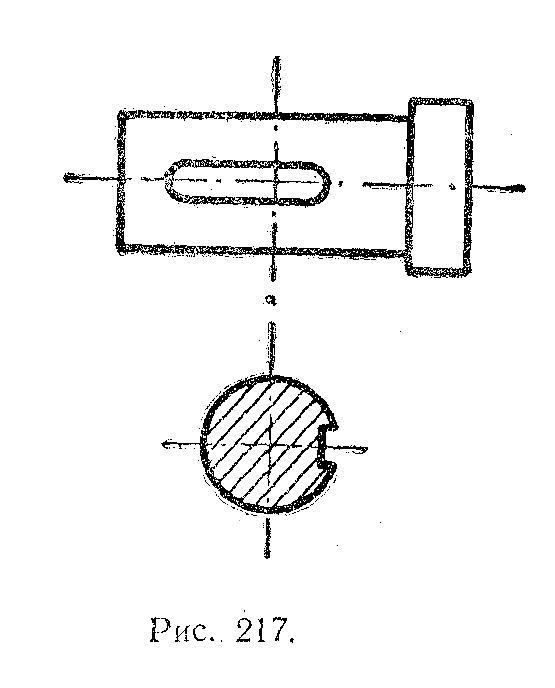

Сечение — плоская фигура, полученная пересече­нием секущей плоскостью тела предмета. Сечение, расположенное на чертеже вне контура изображения, называется вынесенным (рис. 217),

а рас­положенное на изображении — наложенным (рис. 218).

Скарпель — удлиненное зубило, применяемое для пробивания каменной или кирпичной кладки. Скарпель часто используется при пробивке борозд для укладки скрытого электропровода.

Склеивание — соединение деталей посредством клея, при котором используется способность некоторых вы­сыхающих веществ . хорошо смачивать поверхности склеиваемого материала, прилипать к нему и впиты­ваться в его поры.

Прочность склеенного соединения зависит от свойств склеиваемых материалов и клея, от подготовки поверх­ностей к склеиванию и ряда других причин. Для склеи­вания деревянных деталей чаще всего применяется столярный клей. При склеивании столярным клеем необходимо тщательно подогнать соединяемые поверх­ности, зачистить эти поверхности цинубелем или ребром напильника, подогреть их для предупреждения охла­ждения клея при намазывании и образования сту­денистой клеевой пленки, быстро промазать горячим, достаточно жидким клеем, соединить детали, хорошо сжать их тисками или струбцинками и просушить в теплом сухом помещении в течение одних суток.

Склеивание мелких деталей удобно производить казеиновым клеем, который хранится в виде порошка в сухом месте в закупоренной посуде. Для склеивания берут небольшую порцию клея и смешивают с 1,5— 2 частями по весу воды, хорошо перемешивают и в та­ком виде намазывают на подготовленные поверхности, затем соединяют детали, сжимают и дают просох­нуть.

Казеиновый клей годен к употреблению в течение 3—4 часов с момента приготовления.

Твердые материалы (пластмассы, стекло, металл) можно склеивать клеем БФ-2, который продается в тю­биках. Склеиваемые поверхности, кроме хорошей под­гонки должны быть предохранены от загрязнения. Их не следует касаться руками. Перед склеиванием по­догнанные поверхности необходимо обезжирить, про­терев тряпочкой, смоченной в чистом бензине или аце­тоне, а металлические поверхности следует зачистить абразивной шкуркой.

Подготовленные поверхности смазывают тонким слоем клея, который подсыхает в течение 10—15 ми­нут, затем наносят второй, более толстый слой клея и дают ему подсохнуть в течение 5—10 минут, после чего соединяют детали, крепко сжимают их и выдерживают в течение четырех суток. Если склеиваемые детали подвергнуть нагреву до 120—150° в духовом шкафу плиты или над электроплиткой, то склеивание закончится через 2 часа.

Слесарный инструмент — инструмент, применяемый для выполнения слесарных работ, делится на режущий, контрольно-измерительный и вспомогательный.

Режущий инструмент; зубила, крейцмейсели, напиль­ники, шаберы, сверла, развертки, резьбовые плашки, метчики и др.

Контрольно-измерительный инструмент: измеритель­ные и проверочные линейки, угольники, кронциркули, нутромеры, штангенциркули, микрометры и др.

К вспомогательным инструментам относятся мо­лотки, гаечные ключи, отвертки, чертилки, всевозмож­ные оправки и др.
